数据缓存可观测性

在早期版本中，没有丰富的指标或有效的方法来监控 Data Cache 的性能、使用情况和健康状况。

在 v3.3 中，StarRocks 通过提供有效的监控方法和更多指标，提高了 Data Cache 的可观测性。用户现在可以检查数据缓存的总体磁盘和内存使用情况，以及相关指标，从而加强对缓存使用情况的监控。

注意

从 v3.4.0 版本开始，针对外部 Catalog 和云原生表（在共享数据集群中）的查询使用统一的 Data Cache 实例。因此，除非另有说明，以下方法默认显示 Data Cache 实例本身的指标，其中包括针对外部 Catalog 和云原生表的查询的缓存使用情况。

SQL 命令

您可以运行 SQL 命令来查看每个 BE 节点上 Data Cache 的容量和使用情况。

SHOW BACKENDS

DataCacheMetrics 字段记录了特定 BE 上 Data Cache 已使用的磁盘和内存空间。

mysql> show backends\G
*************************** 1. row ***************************
            BackendId: 10004
                   IP: XXX.XX.XX.XXX
        HeartbeatPort: 4450
               BePort: 4448
             HttpPort: 4449
             BrpcPort: 4451
        LastStartTime: 2023-12-13 20:09:30
        LastHeartbeat: 2023-12-13 20:10:43
                Alive: true
 SystemDecommissioned: false
ClusterDecommissioned: false
            TabletNum: 48
     DataUsedCapacity: 0.000 B
        AvailCapacity: 280.103 GB
        TotalCapacity: 1.968 TB
              UsedPct: 86.10 %
       MaxDiskUsedPct: 86.10 %
               ErrMsg:
              Version: datacache-heartbeat-c68caf7
               Status: {"lastSuccessReportTabletsTime":"2023-12-13 20:10:38"}
    DataTotalCapacity: 280.103 GB
          DataUsedPct: 0.00 %
             CpuCores: 104
    NumRunningQueries: 0
           MemUsedPct: 0.00 %
           CpuUsedPct: 0.0 %
     DataCacheMetrics: Status: Normal, DiskUsage: 0.00GB/2.00GB, MemUsage: 0.00GB/30.46GB
1 row in set (1.90 sec)

information_schema

information_schema 中的 be_datacache_metrics 视图记录了以下与 Data Cache 相关的信息。

mysql> select * from information_schema.be_datacache_metrics;
+-------+--------+------------------+-----------------+-----------------+----------------+-----------------+----------------------------------------------------------------------------------------------+
| BE_ID | STATUS | DISK_QUOTA_BYTES | DISK_USED_BYTES | MEM_QUOTA_BYTES | MEM_USED_BYTES | META_USED_BYTES | DIR_SPACES                                                                                   |
+-------+--------+------------------+-----------------+-----------------+----------------+-----------------+----------------------------------------------------------------------------------------------+
| 10004 | Normal |       2147483648 |               0 |     32706263420 |              0 |               0 | [{"Path":"/home/disk1/datacache","QuotaBytes":2147483648}] |
+-------+--------+------------------+-----------------+-----------------+----------------+-----------------+----------------------------------------------------------------------------------------------+
1 row in set (5.41 sec)

BE_ID: BE ID
STATUS: BE 状态
DISK_QUOTA_BYTES: 用户配置的磁盘缓存容量，以字节为单位
DISK_USED_BYTES: 已使用的磁盘缓存空间，以字节为单位
MEM_QUOTA_BYTES: 用户配置的内存缓存容量，以字节为单位
MEM_USED_BYTES: 已使用的内存缓存空间，以字节为单位
META_USED_BYTES: 用于缓存元数据的空间
DIR_SPACES: 缓存路径及其缓存大小

API 调用

自 v3.3.2 起，StarRocks 提供了两个 API 来获取缓存指标，这些指标反映了不同级别的缓存状态

/api/datacache/app_stat: 查询的实际缓存命中率，计算方式为 Remote Read Bytes / (Remote Read Bytes + Data Cache Read Bytes)。
/api/datacache/stat: Data Cache 的底层执行状态。此接口主要用于 Data Cache 的维护和瓶颈识别。它不反映查询的实际命中率。普通用户无需关注此接口。

查看缓存命中指标

通过访问以下 API 接口查看缓存命中指标

http://${BE_HOST}:${BE_HTTP_PORT}/api/datacache/app_stat

{
    "hit_bytes": 4008,
    "miss_bytes": 2004,
    "hit_rate": 0.67,
    "hit_bytes_last_minute": 4008,
    "miss_bytes_last_minute": 2004, "hit_rate": 0.67, "hit_bytes_last_minute": 4008,
    "hit_rate_last_minute": 0.67
}

指标	描述
hit_bytes	从缓存读取的字节数。
miss_bytes	从远程存储读取的字节数。
hit_rate	缓存命中率，计算方式为 `(hit_bytes / (hit_bytes + miss_bytes))`。
hit_bytes_last_minute	最后一分钟从缓存读取的字节数。
miss_bytes_last_minute	最后一分钟从远程存储读取的字节数。
hit_rate_last_minute	最后一分钟的缓存命中率。

查看 Data Cache 的底层执行状态

您可以通过访问以下 API 接口获取有关 Data Cache 的更详细指标。

http://${BE_HOST}:${BE_HTTP_PORT}/api/datacache/stat

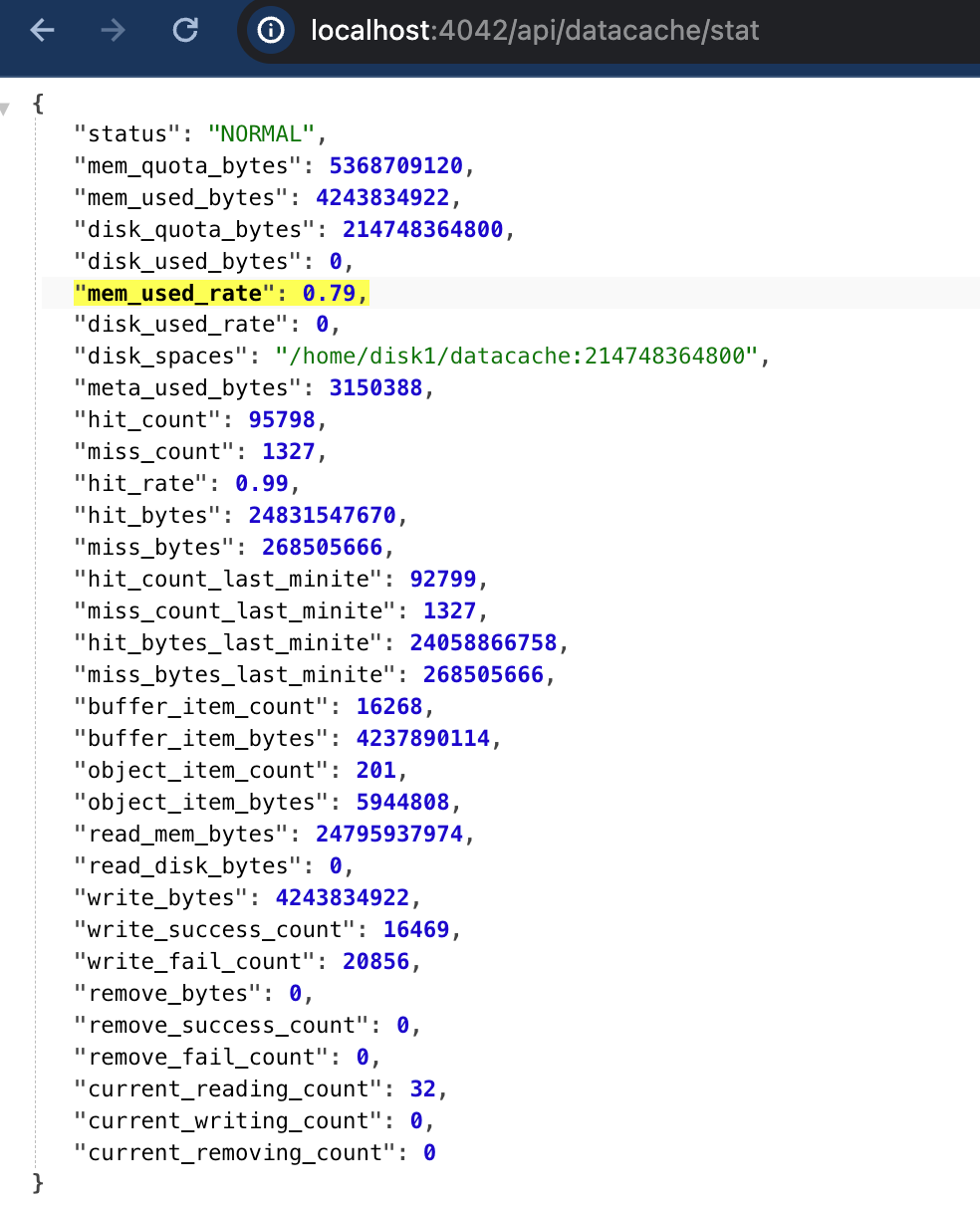

下图显示了返回的指标。

指标描述

指标	描述
status	Data Cache 实例的状态，包括：`NORMAL`：实例正常运行。`ABNORMAL`：数据无法读写到缓存中。必须使用日志找到问题。`UPDATING`：实例正在更新，例如在线扩容期间的更新状态。
mem_quota_bytes	用户配置的内存缓存容量，以字节为单位。
mem_used_bytes	已使用的内存缓存空间，以字节为单位。
mem_used_rate	实际内存缓存使用率，以百分比表示。
disk_quota_bytes	用户配置的磁盘缓存容量，以字节为单位。
disk_used_bytes	已使用的磁盘缓存空间，以字节为单位。
disk_used_rate	实际磁盘缓存使用率，以百分比表示。
disk_spaces	用户配置的磁盘缓存信息，包括每个缓存路径和缓存大小。
meta_used_bytes	用于缓存系统元数据的空间，以字节为单位。
hit_count	缓存命中次数。
miss_count	缓存未命中次数。
hit_rate	缓存命中率。
hit_bytes	缓命中命中的字节数。
miss_bytes	缓存未命中命中的字节数。
hit_count_last_minute	最后一分钟的缓存命中次数。
miss_count_last_minute	最后一分钟的缓存未命中次数。
hit_bytes_last_minute	最后一分钟命中的类型数。
miss_bytes_last_minute	最后一分钟未命中的类型数。
buffer_item_count	缓存中当前 Buffer 实例数。Buffer 实例指的是常见的数据缓存，例如从远程文件读取部分原始数据，并将数据直接缓存在内存或磁盘上。
buffer_item_bytes	用于缓存 Buffer 实例的类型数。
read_mem_bytes	从内存缓存读取的字节数。
read_disk_bytes	从磁盘缓存读取的字节数。
write_bytes	写入缓存的字节数。
write_success_count	成功缓存写入的次数。
write_fail_count	缓存写入失败的次数。
remove_bytes	已删除的字节数。
remove_success_count	成功删除的次数。
remove_fail_count	删除失败的次数。
current_reading_count	当前正在进行的缓存读取次数。
current_writing_count	当前正在进行的缓存写入次数。
current_removing_count	当前正在进行的缓存删除次数。
